Unité de contrôle électronique moteur, fonctionnement et optimisation

L’unité de contrôle électronique moteur (ECU) gère injection de carburant, allumage, pression de suralimentation et tous les paramètres moteur via algorithmes complexes. Inventé en 1939, ce calculateur est devenu le cerveau de tout véhicule moderne, analysant les données de dizaines de capteurs pour optimiser les performances.

La technologie automobile moderne repose sur l’électronique embarquée. Le calculateur moteur traite des centaines de paramètres simultanément. Comprendre son fonctionnement permet d’appréhender les possibilités d’optimisation et leurs limites.

Historique et évolution de l’ECU

Invention et développement

BMW introduit le premier module de contrôle électronique moteur en 1939. Cette innovation révolutionnaire utilise des microprocesseurs et une mémoire EPROM pour gérer le moteur avec précision. Les capteurs mesurent débit d’air, pression et température en temps réel.

Les premières ECU contrôlaient uniquement l’injection de carburant. Les versions modernes gèrent désormais injection, allumage, pression de suralimentation, recyclage des gaz, climatisation et dizaines d’autres systèmes. Cette évolution transforme le calculateur en véritable ordinateur de bord.

Composants principaux

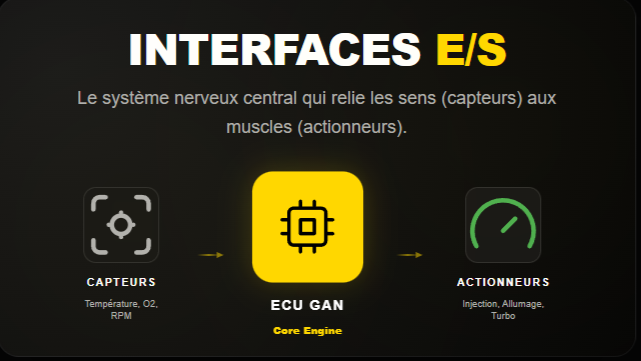

L’ECU se compose de plusieurs éléments essentiels. Le microprocesseur central traite les données à haute vitesse. La mémoire EPROM ou Flash stocke les cartographies moteur. Les interfaces d’entrée/sortie communiquent avec capteurs et actionneurs.

La puissance de calcul actuelle dépasse celle des premiers ordinateurs personnels. Les ECU modernes traitent des millions d’opérations par seconde pour ajuster les paramètres moteur en temps réel.

Fonctionnement de l’ECU

Gestion de l’injection de carburant

L’ECU calcule précisément la quantité de carburant à injecter selon de nombreux paramètres. Débit d’air mesuré par débitmètre, régime moteur, température eau et air, position papillon. Ces données alimentent les cartographies stockées en mémoire.

Le temps d’injection (largeur d’impulsion) détermine la quantité injectée. Sur moteur essence, ce temps varie de 1 à 15 millisecondes selon la charge. Les moteurs diesel common rail utilisent des pressions d’injection de 1600 à 2500 bars pour une combustion optimale.

Les modules GAN GT interceptent les signaux des capteurs de pression avant qu’ils n’atteignent l’ECU. Ces ajustements optimisent l’injection sans modifier le logiciel d’origine. L’ECU reçoit des données ajustées et adapte sa gestion en conséquence.

Contrôle de l’allumage

Sur moteurs essence, l’ECU gère l’avance à l’allumage avec précision. Cette avance varie selon régime, charge, température et qualité du carburant. Une avance optimale garantit combustion complète et puissance maximale.

Le calculateur ajuste l’avance en temps réel grâce au capteur de cliquetis. Ce capteur détecte les combustions anormales. Si du cliquetis apparaît, l’ECU retarde immédiatement l’allumage pour protéger le moteur.

Les données GAN sur 30 000 véhicules depuis 2015 montrent que l’optimisation via boîtier additionnel préserve tous ces mécanismes de protection. Le calculateur conserve le contrôle complet de l’allumage.

Gestion de la pression de suralimentation

Sur moteurs turbo, l’ECU contrôle la pression de suralimentation via wastegate ou géométrie variable. Le calculateur compare pression réelle et pression cible puis ajuste le turbo en conséquence.

Le capteur de pression de suralimentation (MAP) envoie ses données à l’ECU en continu. Sur essence turbo, la pression atteint généralement 0,8 à 1,5 bar. Les diesels modernes dépassent souvent 2 bar.

Le module GAN GT ajuste les signaux de ce capteur pour optimiser la pression. L’ECU reçoit des données modifiées et augmente la pression de suralimentation. Cette méthode préserve toutes les limitations de sécurité programmées.

Paramètre contrôlé	Capteurs utilisés	Actionneurs pilotés	Fréquence ajustement
Injection carburant	Débit air, MAP, température	Injecteurs	Chaque cycle moteur
Allumage	Régime, position vilebrequin, cliquetis	Bobines allumage	Chaque cycle moteur
Pression turbo	MAP, température air	Wastegate, géométrie variable	10-50 fois/seconde
Ralenti	Régime, charge, température	Papillon motorisé	5-10 fois/seconde

Reprogrammation ECU traditionnelle

Méthode via OBD

La reprogrammation classique modifie directement les cartographies stockées dans l’ECU. Le tuner connecte un ordinateur à la prise OBD, extrait le logiciel d’origine, modifie les tables puis réinjecte le nouveau programme.

Cette méthode permet une personnalisation maximale. Augmentation des limiteurs de régime et vitesse, suppression des vannes EGR, optimisation complète des cartographies. Les gains de puissance dépassent parfois ceux d’un boîtier additionnel.

Cependant, des risques importants existent. Modification des protections d’origine, annulation garantie constructeur, traces détectables lors des contrôles. Sur véhicules récents, l’ouverture physique de l’ECU s’avère souvent nécessaire.

Risques de la reprogrammation directe

La désactivation des protections représente le principal danger. Les constructeurs programment des limitations pour préserver le moteur. Température d’eau maximale, pression de suralimentation limite, richesse du mélange. Supprimer ces garde-fous expose le moteur à des contraintes excessives.

Les systèmes anti-tuning modernes détectent les modifications. Les constructeurs intègrent des checksums et signatures électroniques. Une modification détectée peut déclencher le mode dégradé ou annuler la garantie lors d’une révision.

Le retour aux paramètres d’origine laisse des traces dans l’historique de l’ECU. Les diagnostics constructeur révèlent ces modifications même après restauration du logiciel original.

Optimisation via boîtier additionnel

Principe de fonctionnement GAN

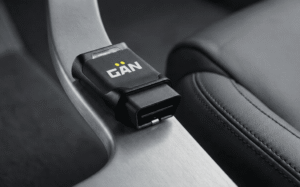

Le boîtier additionnel GAN se connecte entre l’ECU et les capteurs sans modifier le logiciel d’origine. Il intercepte les signaux des capteurs de pression, température et débit puis les ajuste avant transmission au calculateur.

Cette approche préserve toutes les protections constructeur. L’ECU continue de surveiller tous les paramètres critiques. En cas de température excessive ou pression anormale, les systèmes de sécurité interviennent normalement.

Le module GAN GT pour moteurs turbo offre jusqu’à 30% de puissance supplémentaire. Le GAN GA+ pour moteurs atmosphériques délivre jusqu’à 12% de gain. Ces résultats proviennent de tests sur plus de 30 000 véhicules depuis 2015.

Avantages du boîtier additionnel

L’installation prend 10-15 minutes sans outils spécialisés. Connexion aux capteurs de pression, fixation sous capot, appairage smartphone. Le retrait s’effectue en 1 minute avant toute visite chez le concessionnaire.

Aucune trace mécanique ou électronique ne subsiste après retrait. L’ECU ne conserve aucune information sur l’utilisation du module. La garantie constructeur reste parfaitement préservée.

Les 5 modes de fonctionnement via application smartphone offrent une flexibilité unique. Stock pour désactivation totale, Eco pour économie maximale, Dynamic pour équilibre, Sport pour puissance maximale, Custom pour réglages personnalisés.

Garanties GAN

GAN assume totalement sa technologie. Garantie moteur jusqu’à 5000 € pendant 2 ans pour le GAN GT. Cette couverture financière reste unique dans le secteur. Seul fabricant proposant une vraie assurance moteur.

Période d’essai de 50 jours pour tester dans toutes les conditions. Ville, autoroute, charge, remorquage. Si les performances ne correspondent pas aux attentes, retour et remboursement intégral sans justification.

Cinq reprogrammations gratuites permettent de transférer le module sur différents véhicules. Cette flexibilité préserve l’investissement lors d’un changement de voiture.

Questions fréquentes sur l’ECU

• Puis-je endommager l’ECU avec un boîtier additionnel ?

Non. Le module GAN ne modifie pas le logiciel de l’ECU. Il travaille uniquement sur les signaux des capteurs en amont du calculateur. L’ECU conserve toutes ses fonctions et protections. Les données sur 30 000 véhicules depuis 2015 confirment l’absence de problème avec les calculateurs. GAN propose même une garantie moteur jusqu’à 5000 € pendant 2 ans.

• La reprogrammation OBD offre-t-elle plus de puissance ?

Parfois légèrement, mais au prix de risques importants. La reprogrammation directe peut désactiver certaines protections pour gagner quelques chevaux supplémentaires. Le boîtier additionnel GAN offre des gains comparables (jusqu’à 30% sur turbo) tout en préservant toutes les sécurités. L’approche GAN privilégie la fiabilité à long terme.

• Comment l’ECU détecte-t-il les problèmes moteur ?

L’ECU surveille en permanence tous les capteurs. Température d’eau, température d’échappement, pression d’huile, débit d’air, richesse du mélange. Si une valeur dépasse les limites programmées, le calculateur active le mode dégradé. La puissance se réduit automatiquement et le témoin moteur s’allume. Ces protections fonctionnent normalement avec un boîtier additionnel GAN.

Choisir la bonne méthode d’optimisation

La reprogrammation OBD convient aux passionnés acceptant de perdre la garantie constructeur. Elle nécessite un tuner compétent pour éviter les problèmes. Les modifications restent détectables lors des diagnostics constructeur.

Le boîtier additionnel s’adresse aux propriétaires privilégiant sécurité et réversibilité. Particulièrement adapté aux véhicules sous garantie. Les modules GAN offrent des performances comparables avec une approche prudente.

L’équipe GAN forte de 20 ans d’expérience maîtrise parfaitement le fonctionnement des ECU modernes. Chaque module est programmé spécifiquement pour votre motorisation. Les algorithmes développés depuis 2015 optimisent les performances sans compromettre la fiabilité.

Découvrez quel module GAN correspond à votre véhicule et profitez de 50 jours d’essai gratuit pour constater les résultats par vous-même. L’application smartphone permet de tester tous les modes et trouver le réglage optimal pour votre utilisation.
